GST1212M非制冷红外探测器调试成像

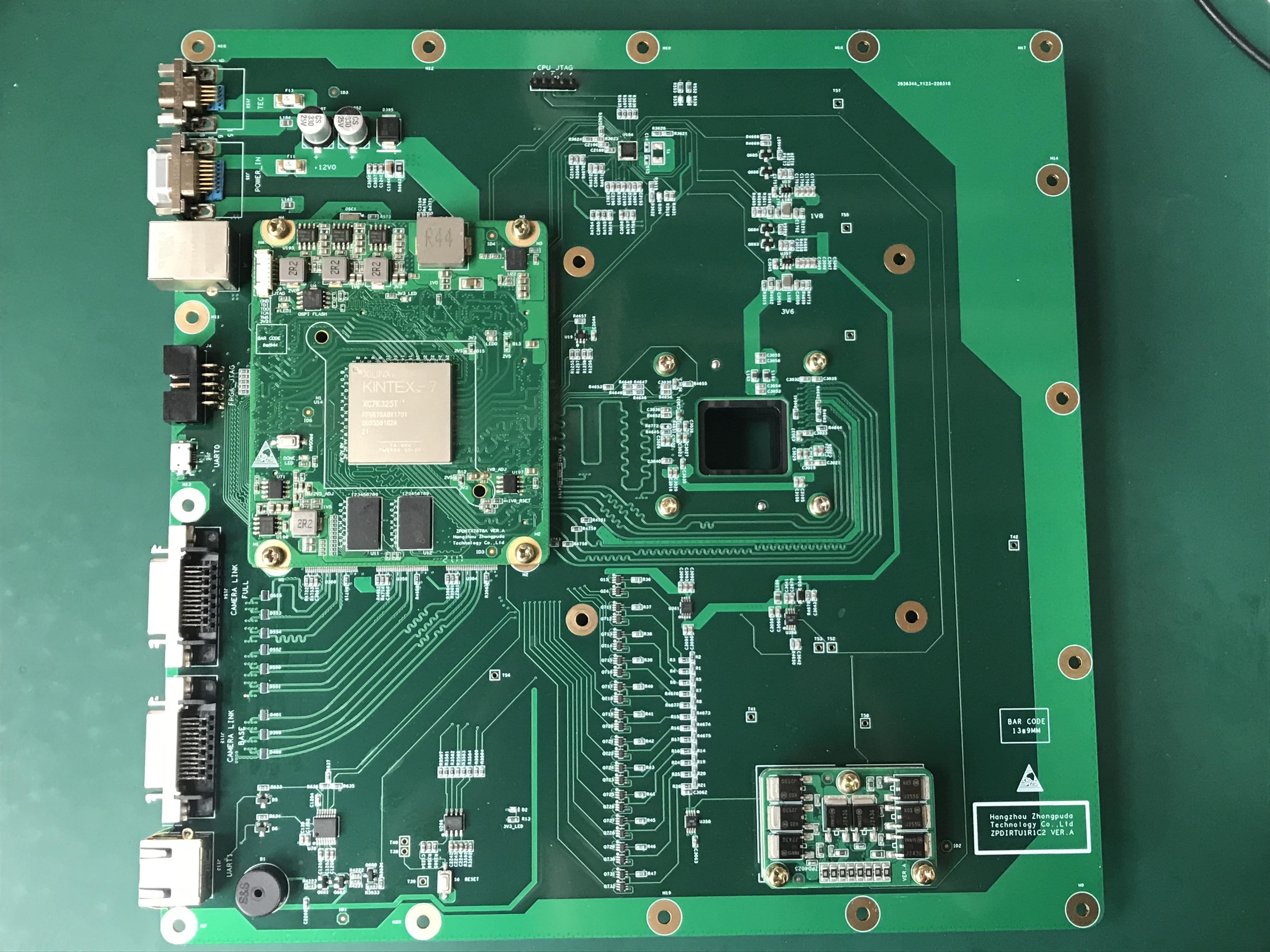

1：单板硬件

2：GST1212M非制冷红外焦平面探测器

3：硬件调试

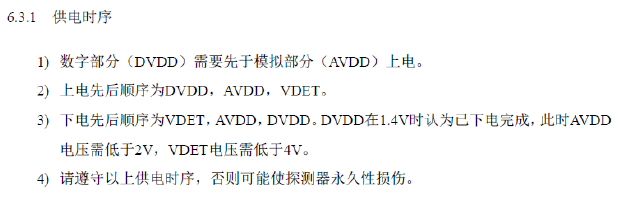

上下电正常。电源正常。

4：GST1212M非制冷红外焦平面探测器调试

1. I2C初始化，初始化成功后。探测器开始正常工作，发出图像时序。

********************************************************

********************************************************

** ZPD BOARD - Test **

********************************************************

********************************************************

Sytem Run...

sensor reg initial start...

0x20 rd_data: 0x01

0x20 rd_data: 0x00

sensor reg initial Done...

Sensor Decode start...

Enable Sync...

Enable Sync Done...

0x18 rd_data: 0x01

key_en: 0x0000

0x19 rd_data: 0x30

seed_dig_L: 0x30

0x1a rd_data: 0x78

seed_dig_H: 0x78

seed_dig: 0x7830

seed_dig<<16: 0x0000000078300000

seed_dig<<10: 0x0000000001E0C000

seed_dig<<4: 0x0000000000078300

key1: 0x0000000000000002

key2: 0x000000007A184301

config_key: 0x1E8610C0

addr_reg: 0x1E

addr_reg: 0x86

addr_reg: 0x10

addr_reg: 0xC0

Read config_key From SENSOR...

0x1e rd_data: 0x1E

0x1d rd_data: 0x86

0x1c rd_data: 0x10

0x1b rd_data: 0xC0

Enable Sync...

Enable Sync Done...

0x18 rd_data: 0x03

key_match:0x0001

match OK OK...

Sensor Decode Done...

Enable Sync...

Enable Sync Done...

Enable Sync...

Enable Sync Done...

Enable Sync...

Enable Sync Done...

Enable Sync...

通过FPGA抓取图像数据信息，进行解码，成像。
